Für mehr Vertrauen in eingespielte CNC Prozesse
Für einfache CNC Automation
The answer to how to automate your manually operated clamping systems. Less complex. Less expensive.
Automatisierung ohne große Investition
Sie haben eine Bestandmaschine? Manuelle Schraubstöcke oder Spannsysteme? Eine Maschine ohne Anschlüsse für pneumatische oder hydraulische Leitungen? Der CLAMPBOOSTER kann das alles. Er erspart eine komplizierte kostenintensive Umrüstung des Bearbeitungszentrums.
Keine Bindung an hochkomplexe Systeme bei maximaler Effizienz
Industrieroboter oder Cobot? Verschiedene Schraubstockhersteller, kraftverstärkte Systeme? Einsatz mehrerer Schraubstöcke in einer Maschine? Kein Problem für den CLAMPBOOSTER. Durch auswechselbares Zubehör ist er mit fast allen am Markt erhältlichen Systemen kompatibel.
Exakte Präzision und intuitive Bedienung
1,95 kg? 10 x 10 cm? Ja, das Drehmoment von bis zu 100 Nm, das der CLAMPBOOSTER aufbringen kann, ist enorm. Er arbeitet ohne Belastung auf den Roboter, Ansatzbolzen im Schraubstock eliminieren Torsionskräfte. Der Öffnungsweg des Schraubstocks ist durch Programmierung der Spindelumdrehungen per Software-basiertem Bedienverfahren exakt vorzugeben.
Ihre Vorteile
durch die Nutzung des CLAMPBOOSTERs
Exakte Präzision
Vorab frei wählbares Drehmoment und Öffnungsweg
Mit dem CLAMPBOOSTER lässt sich der Öffnungsweg des Schraubstocks genau einstellen, indem man die Spindelumdrehungen programmiert. Das erforderliche Drehmoment ist flexibel über die Central Unit einzugeben.
Intuitive Bedienung
Einfache Steuerung über ein Display
Das Software-basierte Bedienverfahren erlaubt die Steuerung des CLAMPBOOSTER über einen Touchscreen.
Einfache Integration
Kein kompliziertes und teures Investment
Als Erweiterung lassen sich die vorhandenen Roboter ganz einfach mit dem CLAMPBOOSTER aufrüsten. Eine kostspielige Umrüstung auf Seiten der Maschine ist dabei nicht notwendig.
Universeller Einsatz
Mit fast allen an Markt erhältlichen Schraubstocksystemen kompatibel
Dank auswechselbarer Adapter ist der CLAMPBOOSTER mit vielen Schraubstocksystemen kompatibel.
Potenzierung der Arbeitsabläufe
Einfache Erweiterung am bestehenden Maschinenpark
Der bestehende, bewährte Arbeitsablauf bleibt unangetastet und kann wie gewohnt fortgeführt werden.
Höhere
Effizienz
Steigerung der Produktion
Da die manuelle Komponente wegfällt, können Arbeitsabläufe rund um die Uhr ausgeführt und die Produktion somit gesteigert werden.
Die Innovation für CNC-Roboter
Unser Anspruch an automatisierte CNC-Spanntechnik:
Definitiv nach oben schrauben.
Mit dem CLAMPBOOSTER.
Patentrechtlich geschützt.

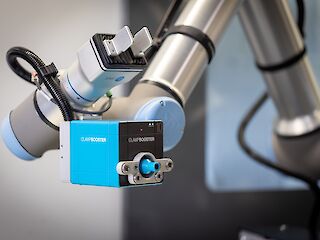

Potenziert die Möglichkeiten jeder CNC-Automation
Potenziert die Möglichkeiten jeder CNC-Automation
Der CLAMPBOOSTER potenziert die Möglichkeiten jeder CNC-Roboter-Automation. Direkte Installation bei neu geplanten Bearbeitungszentren und unkomplizierte Erweiterung bzw. Nachrüstung am bestehenden Maschinenpark. Es ist keine maschinenseitige Vorrüstung notwendig.

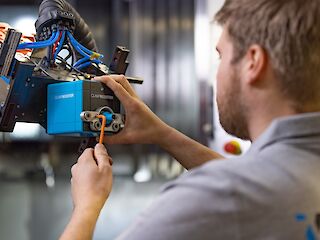

Vermeidet zusätzliches Investment in CNC-Bestandsmaschinen
Vermeidet zusätzliches Investment in CNC-Bestandsmaschinen
The CLAMPBOOSTER avoids additional investment in the equipment of existing CNC machines. No costly retrofitting of the machines is necessary.

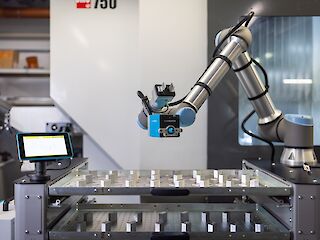

Alternative für eine komplizierte und kostspielige Automatisierung
Alternative für eine komplizierte und kostspielige Automatisierung
The CLAMPBOOSTER is the alternative to complicated and costly automation of CNC machines and their vises. No conversion to an automatic vise system is required.
Höhere Effizienz in der CNC-Fertigung
Ihr Roboter kann mehr als be- und entladen.
Der CLAMPBOOSTER steigert die Effizienz Ihrer CNC-Produktion
und überzeugt zu 100% in der Praxis.

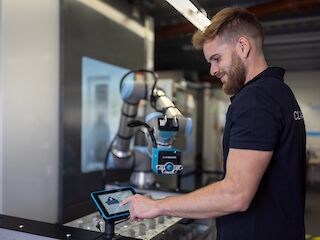

Verspricht eine leichte Integration in den Arbeitsablauf
Verspricht eine leichte Integration in den Arbeitsablauf
Der CLAMPBOOSTER verspricht eine leichte Integration in den Arbeitsablauf durch einfache Programmierung im Software-basierten Bedienverfahren des Roboters. Dank selbst erklärender Eingabemaske sind keine Programmierkenntnisse und Roboter-Know-How erforderlich.

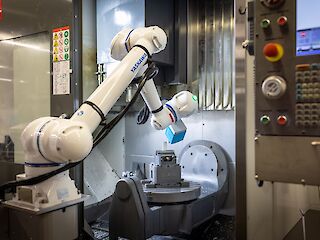

Universell in allen CNC-Produktionszyklen einsetzbar
Universell in allen CNC-Produktionszyklen einsetzbar
Der CLAMPBOOSTER ist universell in der CNC-Produktion oder CNC-Fertigung einsetzbar. Dank universeller Docking Plates und Spin Sockets ist er mit vielen Schraubstocksystemen kompatibel.

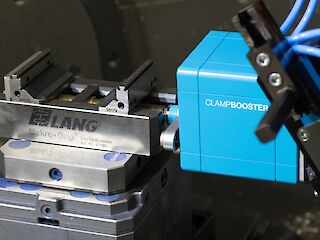

Garantiert eine sichere Spannung
Garantiert eine sichere Spannung
Der CLAMPBOOSTER garantiert eine sichere Spannung des Werkstücks im Spannsystem - mit einstellbarem Drehmoment und einer hohen Wiederholgenauigkeit im Produktionszyklus. Einzigartige Funktionalität trifft beeindruckende Präzision.
FAQs zum CLAMPBOOSTER
Wie funktioniert der CLAMPBOOSTER?
Direkt am Schraubstock angedockt erkennt der CLAMPBOOSTER dank integrierter Sensorik autonom, ob der Schraubstock in der Maschine geschlossen oder geöffnet ist. Entsprechend reagiert er automatisch mit Schließen oder Öffnen der Spannvorrichtung. Es ist kein Befehl seitens des Roboters notwendig. Anschließend kommuniziert der CLAMPBOOSTER an den Roboter, dass der Fertigungsprozess fortgesetzt werden kann.
Wie wird der CLAMPBOOSTER bedient?
Die beiden Parameter Anzugsdrehmoment und Öffnungsweg des Schraubstocks werden in die Benutzeroberfläche eingegeben.
Über welche Schnittstellen kommuniziert der CLAMPBOOSTER mit dem Roboter?
Die Kommunikation erfolgt analog / digital oder über Profinet.
Wie lange dauert das Einrichten des CLAMPBOOSTERS?
Der CLAMPBOOSTER muss einmal auf den Schraubstock eingerichtet werden.
Dazu wird die für den Schraubstock passende Docking Plate angeschraubt (zwei Schrauben stirnseitig am CLAMPBOOSTER), der passende Spin Socket aufgesteckt und mit einem Stift gesichert. Dies dauert nicht länger als ca. 15 Minuten.
Wie wird der CLAMPBOOSTER angetrieben?
Er verfügt über einen elektrischen Antrieb.
Ist das Drehmoment variabel?
Ja, es ist zwischen 5 Nm und 100 Nm einstellbar.
Wie wird das Drehmoment aufgenommen?
Das Drehmoment wird über die Docking Plate und zwei Passstifte direkt an den Schraubstock weitergegeben. Es erfolgt keine Kraftübertragung auf den Roboterarm.
Welche Voraussetzungen muss der Schraubstock erfüllen?
Es müssen nur zwei Passstifte gesetzt werden.
Ist die Steuerung des CLAMPBOOSTERs auch auf einer externen Oberfläche möglich?
Eine Integration der Steuerung in das HMI (Human Machine Interface) des Roboters ist möglich.
Kann auch ein kraftverstärkter Schraubstock automatisch gespannt werden?
Ja, unser CLAMPBOOSTER ist weltweit das einzige EOAT, mit dem man diese technisch anspruchsvollen und wertvollen Schraubstöcke automatisch spannen kann. Damit ist ihr Einsatz bei einer Entscheidung für CNC-Automation garantiert.
Alternativ zum normalen manuellen Schraubstock schuf unsere Entwicklung die Möglichkeit, den komplexen Spannprozess eines Hochdruckspanners mit seinen zahlreichen Kraftanstiegen mit dem CLAMPBOOSTER durchzuführen. Eine einfache Selektion in der CLAMPBOOSTER Software veranlasst den CLAMPBOOSTER durch sein definiertes Drehmoment (Drehbewegung) zum Auslösen der Mechanik im Schraubstock. Krafteinstellung und Führungsweg werden nach wie vor am kraftverstärkten Schraubstock programmiert.
Kann der CLAMPBOOSTER auch Anforderungen an komplexere Werkstückspannung erfüllen?
Ja, der CLAMPBOOSTER übernimmt auch komplexe Aufgaben der Werkstückspannung, wie z.B. Einsatz mehrerer Schraubstöcke in der Maschine, Einsatz kraftverstärkter Schraubstöcke, Definition unterschiedlicher Drehmomente und/oder verschiedener Öffnungsweiten der Schraubstockbacken.
Wie erfolgt die Fernwartung?
Der CLAMPBOOSTER muss mit dem Netzwerk (LAN oder WLAN) verbunden sein. Der Zugriff durch unseren After-Sales Service ist erst nach Freigabe durch den Kunden möglich.
Was beinhaltet unser After-Sales Service?
Unser After-Sales Service beinhaltet den Support zur Inbetriebnahme des CLAMPBOOSTERs und zur Durchführung von Software Updates.
Wurde Ihre Frage noch nicht beantwortet?
Falls ihre Frage noch nicht auftaucht, sind wir gerne persönlich für Sie da!
Der CLAMPBOOSTER ist das Ergebnis von praktischem Branchen Know-How auf mehreren Ebenen: Er ist das Resultat aus vorausschauender Planung hinsichtlich der Anforderungen einer Industrie 4.0, einem aufwendigen Entwicklungsprozess und qualitativ hochwertiger Produktion.
Wir von idee-werk stehen für innovative Automatisierungs-Lösungen für die CNC-Produktion. Wir entwickeln smarte Lösungen für jede Branche. Wir beraten, entwickeln und konstruieren einzelne Bauteile, Baugruppen und komplexe Maschinen.
